Marine Radarsystem Onwa mit 12,1 zoll Monitor verschiedene Varianten verfügbar, (Bestellbar)

Dieses Radarsystem kann für Sie Bestellt werden. Lieferzeit circa 2 Wochen

Modernes X-Band Radar-System für den maritimen Einsatz: Schlitzwellenleiter-Array mit 120 cm Strahlerlänge und nur 24 U/min Drehung bietet scharfe 1,9° Horizontalkegeldurchmesser, robuste Windbeständigkeit bis 100 Knoten und hohe Zieltrennschärfe. Der integrierte Transceiver (MAF/MSF1422) liefert 6 kW Spitzenleistung bei 9,41 GHz, variable Pulsweiten (0,08–0,8 µs) mit der kompakten Radom-Antenne und liefert präzise Zielbilder bis zu 36 NM Reichweite in der Radom variante und der Open-Array-Antenne bis zu 64NM reichweite

sowie automatische/ manuelle Abstimmung. Anzeige: 12,1″ TFT-Farb-LCD mit Head-up, Course-up, North-up und True-Motion-Darstellung. Betriebstemperatur von –25 °C bis +70 °C, Leistungsaufnahme 60 W (30 W Eco-Mode). Integrierte Zielverfolgung (40 Targets) mit CPA/TCPA-Anzeige. Ideal für Yachten, Fischerei und Küstenüberwachung.

Technische Daten:

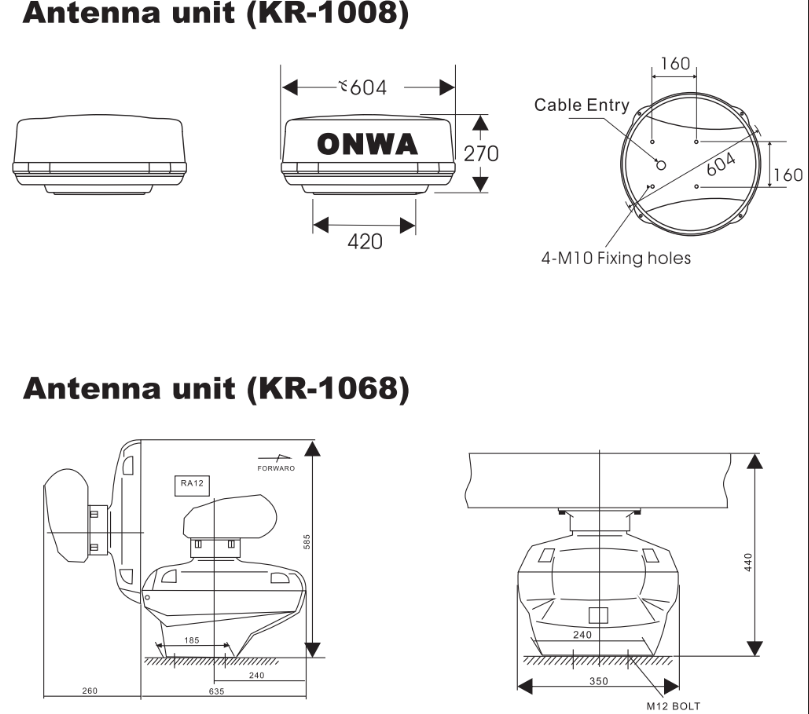

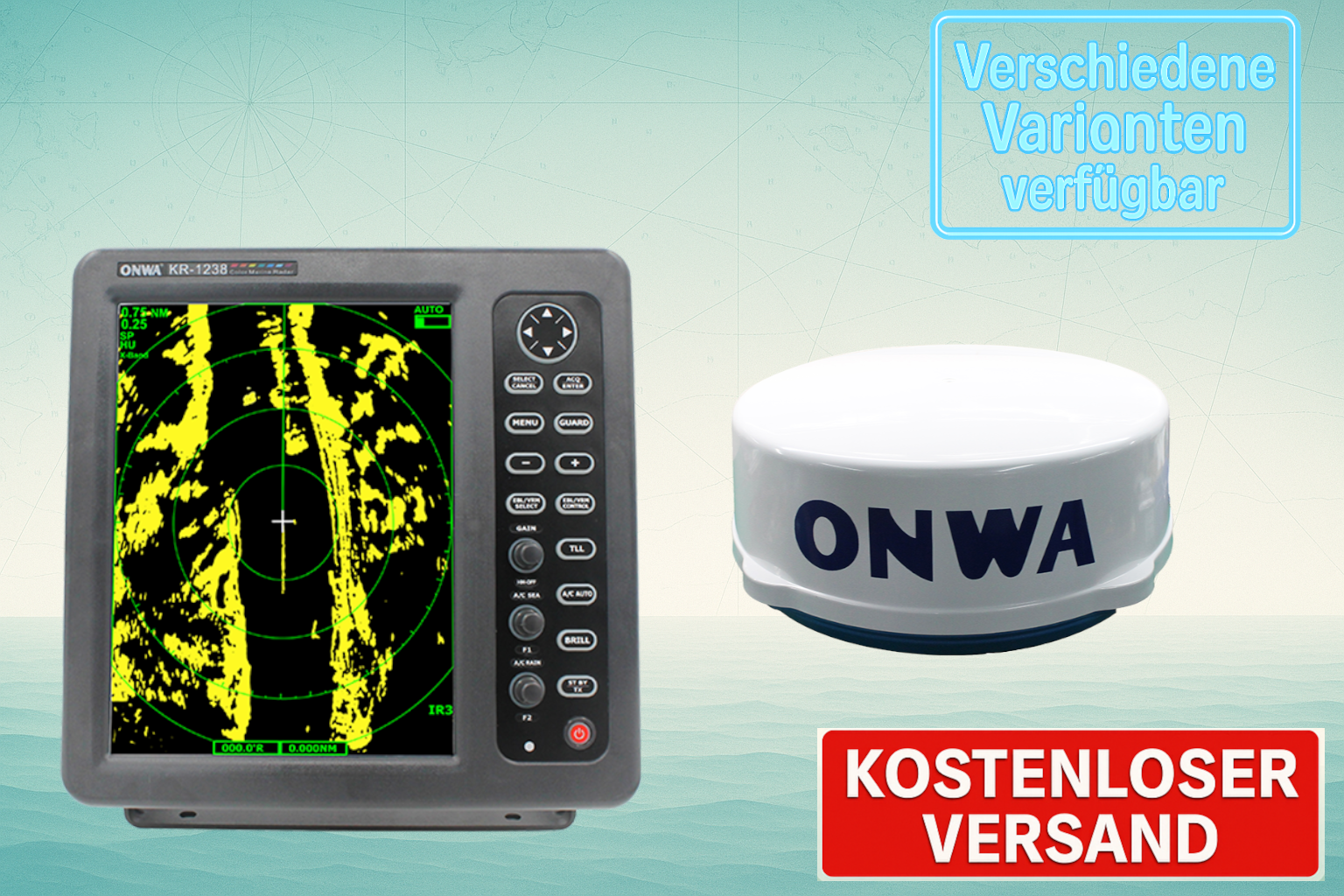

Antennen-Einheit: Radom Antenne

Radiator: Slotted Waveguide Array

Länge: 46 cm

Rotationsgeschwindigkeit:

Long Range (3 – 36 NM): 24 RPM (± 2)

Medium Range (1,5 – 3 NM): 36 RPM (± 2)

Short Range (0,125 – 1,5 NM): 48 RPM (± 2)

Strahlbreite: horizontal 5 ° / vertikal 25 °

Sidelobe-Dämpfung:

± 20 ° um Hauptkeule: < – 18 dB

außerhalb ± 20 °: < – 23 dB

Polarisation: Horizontal

Windresistenz: bis 100 kn (51,5 m/s)

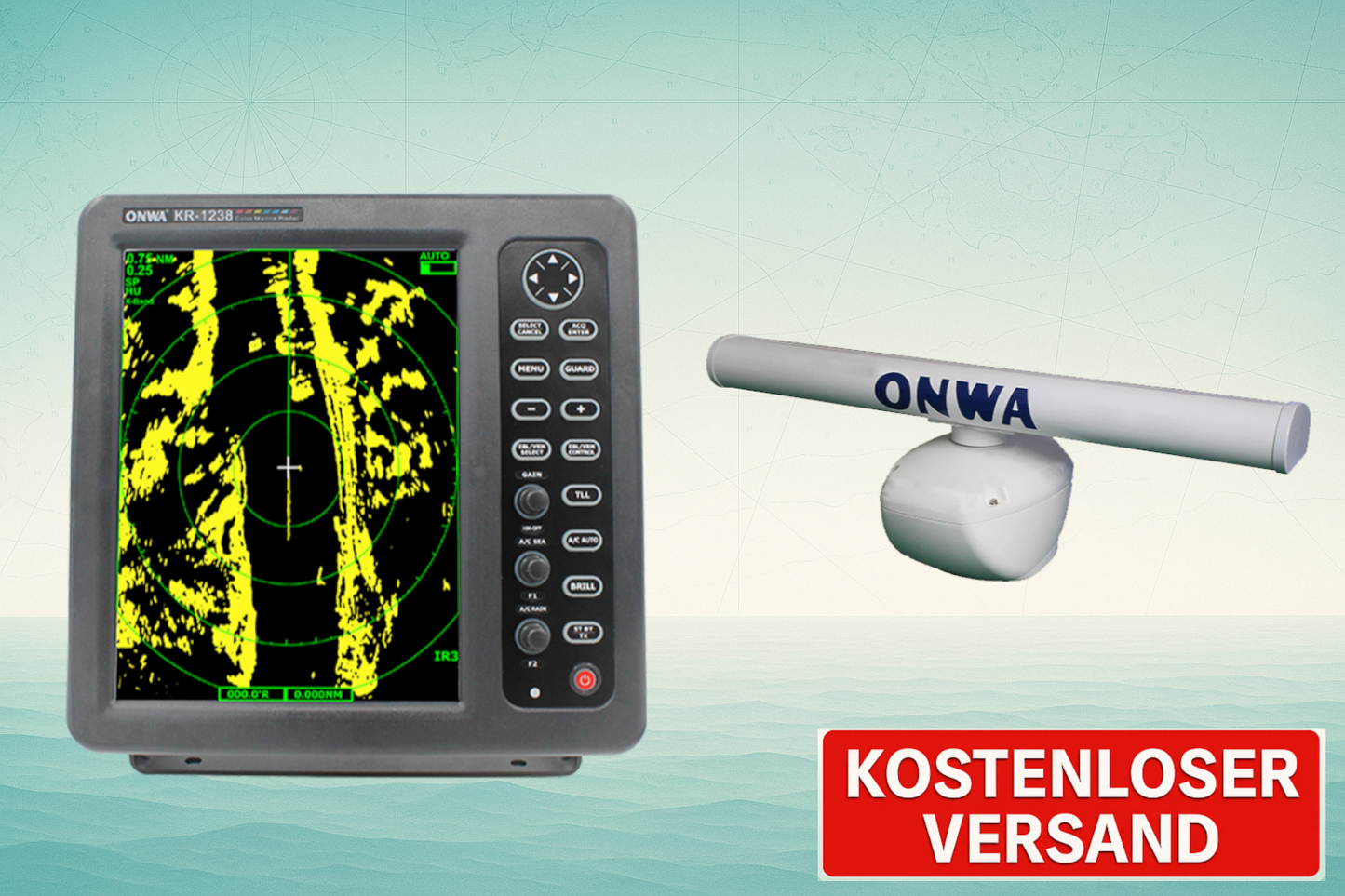

Antennen-Einheit: Open Array Antenne

Strahlertyp: Schlitzwellenleiter-Array

Strahlerlänge: 120 cm

Antennendrehzahl: 24 U/min

Windbeständigkeit: Relative Windgeschwindigkeit 100 Knoten (51,5 m/s)

Strahlbreite:

Horizontal: 1,9°

Vertikal: 22°

Nebenkeulen:

Innerhalb ± 20° zum Hauptkeulenmaximum: < –24 dB

Außerhalb ± 20° zum Hauptkeulenmaximum: < –30 dB

Polarisation: Horizontal

---

Transceiver-Modul (im Antennenmodul enthalten)

Sende­röhre: MAF1422 oder MSF1422

Frequenz: 9410 ± 30 MHz (X-Band)

Pulsdauer / PRF:

0,08 µs / 2100 Hz (Reichweiten: 0,125 nm, 0,25 nm, 0,5 nm, 0,75 nm, 1,5 nm)

0,3 µs / 1200 Hz (Reichweiten: 1,5 nm, 2 nm, 3 nm)

0,8 µs / 600 Hz (Reichweiten: 3 nm, 4 nm, 6 nm, 8 nm, 12 nm, 16 nm, 24 nm, 36 nm, 48 nm, 64 nm, 72 nm)

Aufwärmzeit: 1 Min. 30 s

Spitzen­ausgangs­leistung: 6 kW (nenn)

Modulator: FET-Schalt­verfahren

IF: 60 MHz

Abstimmung: Automatisch oder manuell

Empfängervorstufe: MIC (Microwave IC)

Bandbreite:

Bei Pulsdauer 0,3 µs und 0,08 µs: 25 MHz

Bei Pulsdauer 0,8 µs: 3 MHz

Rauschzahl: 10 dB (nenn)

Duplexer: Zirkulator mit Diodenlimiter

---

Umgebung

Temperatur:

Anzeigeeinheit: –15 °C … +55 °C

Antenneneinheit: –25 °C … +70 °C

Luftfeuchtigkeit: ≤ 93 % bei 40 °C

---

Stromversorgung

10,5 V DC bis 40,0 V DC, 60 W (30 W im Sparmodus)

---

Anzeigeeinheit

Typ: 12,1-Zoll LED-Hintergrundbeleuchtung, 32-Bit TFT-Farb-LCD

Anzeigemodi:

Head-up

Course-up*

North-up*

True Motion**

*Benötigt Kursdaten

**Benötigt Kurs- und Geschwindigkeitsdaten

Entfernungsskala:

Einheiten: 0,125; 0,25; 0,75; 1; 1,5; 2; 3; 4; 6; 8; 12; 16; 24; 36; 48; 64; 72 nm

Intervall: 0,0625; 0,125; 0,25; 0,25; 0,25; 0,5; 0,5; 1; 1; 2; 2; 4; 4; 6; 8; 16; 12 nm

Ringe: 2; 2; 3; 4; 6; 4; 6; 4; 6; 4; 6; 4; 6; 6; 6; 4; 6

Peilungsauflösung: 4°

Peilungsgenauigkeit: ± 1°

Entfernungsdiskriminierung: < 30 m

Ringgenauigkeit: 0,9 % des eingestellten Bereichs oder 8 m (je größer)

Minimale Reichweite: < 25 m

---

Zielverfolgungs­funktion

Erfassung: 40 Ziele

Verfolgung: Automatisch

Anzeige: Geschwindigkeit, Kurs, Entfernung/Peilung und CPA/TCPA
