Marine Radarsystem Onwa KR-1008/1068 mit 10,4 zoll Moitor verschiedene Varianten verfügbar (Bestellbar)

Dieses Radarsystem kann für Sie Bestellt werden. Lieferzeit circa 2 Wochen

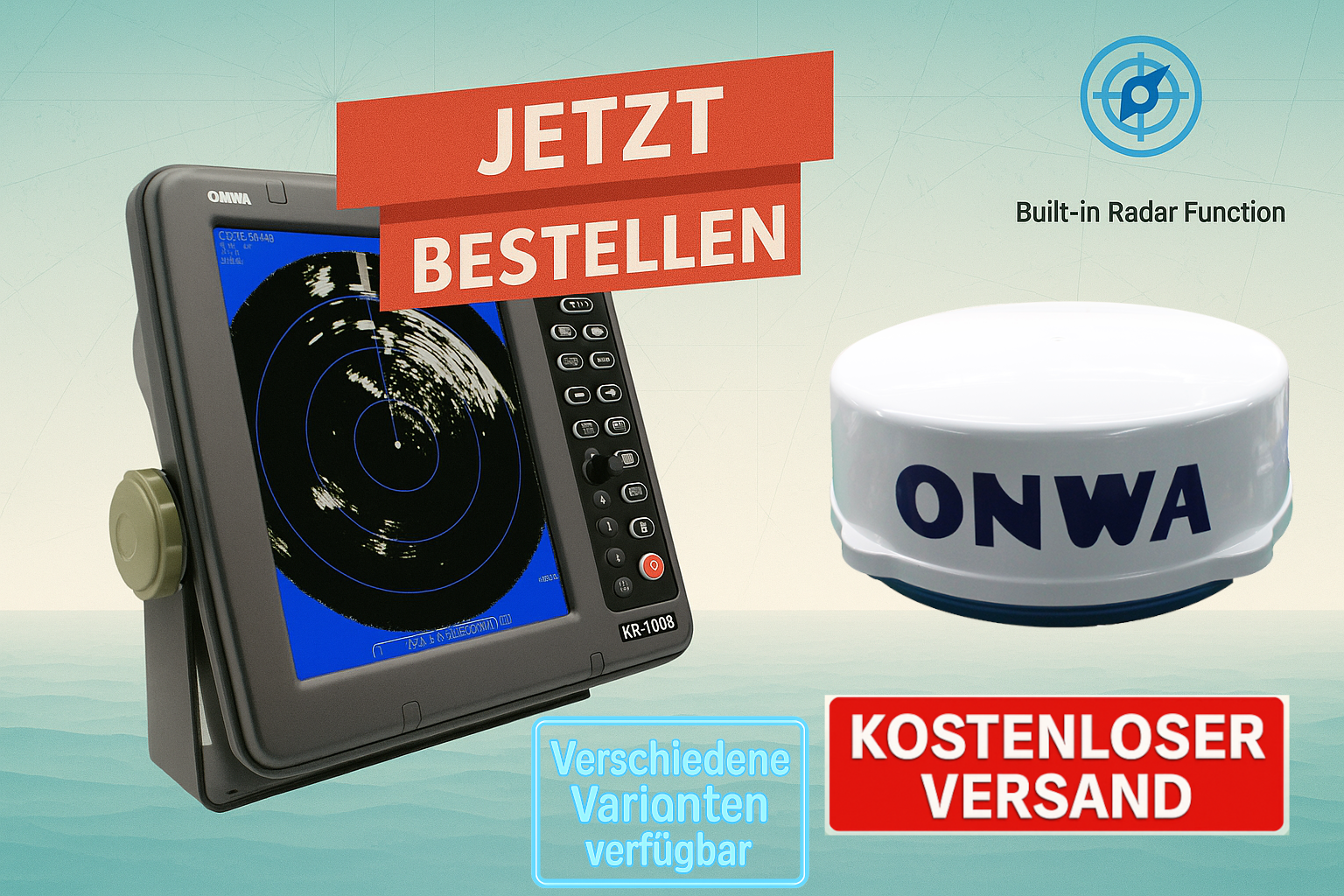

Das kompakte Onwa KR-1008 Marine Radarsystem kombiniert einen brillanten 10,4″-TFT-Farbmonitor mit einer kompakten Radom-Antenne und liefert präzise Zielbilder bis zu 36 NM Reichweite in der Radom variante und der Open-Array-Antenne bis zu 64NM reichweite. Mit 24 RPM Rotations­geschwindigkeit und moderner digitaler Signal­verarbeitung lassen sich selbst kleinste Echoflecken kontraststark erkennen – inklusive optionalem AIS-Overlay für zuverlässige Kollisionswarnungen. Die Stromversorgung (10,5–40 V DC) erfolgt direkt aus dem Bordnetz bei 60 W Leistungsaufnahme (30 W im Economy-Modus); dank NMEA 0183/2000-Schnittstellen und IP22/23-Schutz ist die Integration und der Schutz gegen Spritzwasser an Bord jederzeit sichergestellt.

Technische Daten:

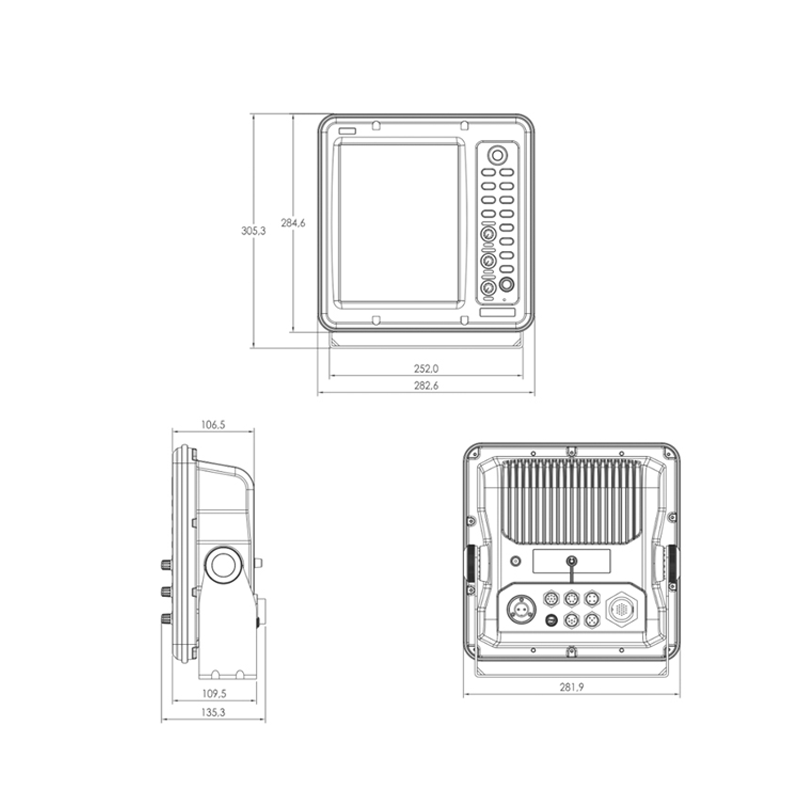

Display-Einheit (Monitor)

Diagonale: 10,4 ″ LED-backlit, 32-Bit TFT-Farb-LCD

Anzeigemodi: Head-up, Course-up*, North-up*, True Motion**

*Heading-Eingang erforderlich
**Heading + Speed-Eingang erforderlich

Entfernungsskalen: 0,125 – 36 NM (in 16 Stufen)

Pegelscheiben: 2–6 Ringe je nach Maßstab

Peilauflösung: 4 °

Peilgenauigkeit: ≤ 1 °

Reichweitendifferenzierung: < 30 m

Min. Detektierbereich: ≤ 25 m

Zielverfolgung (ARPA):

Acquisition: 40 Ziele

Anzeige: Kurs, Speed, Abstand, CPA/TCPA

Echo-Trail: 15 s bis 30 min oder kontinuierlich

Schnittstellen: NMEA 0183/2000 (u. a. GGA, RMC, VTG, XTE …)

AIS-Anzeige: MMSI, Name, Kurs/Speed, CPA/TCPA (bei AIS-Input)

Betriebstemperatur (Display): –15 … +55 °C

Stromaufnahme: 10,5 – 40 V DC, 60 W (30 W Economy Mode)

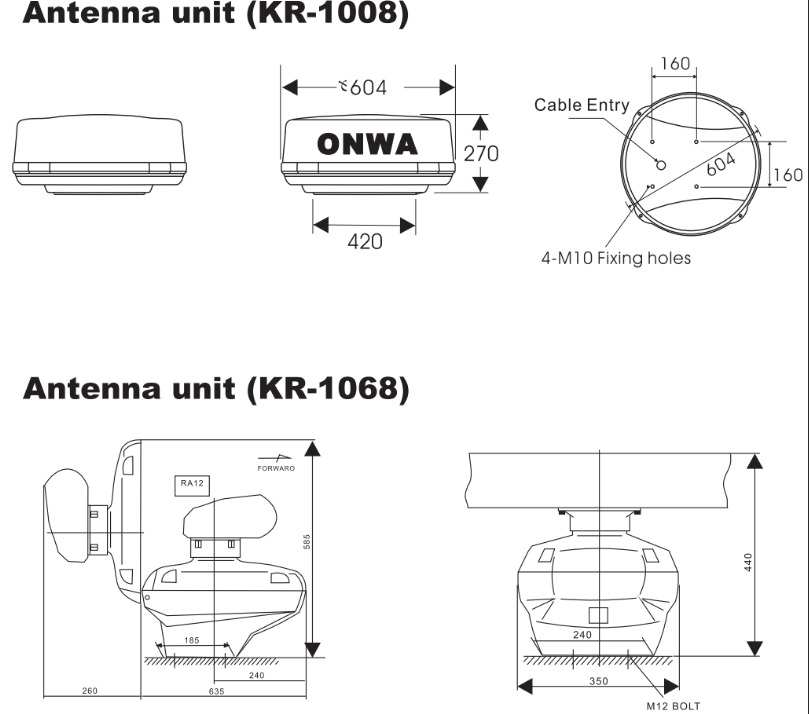

Antennen-Einheit: KRA-1009 Radome

Radiator: Slotted Waveguide Array

Länge: 46 cm

Rotationsgeschwindigkeit:

Long Range (3 – 36 NM): 24 RPM (± 2)

Medium Range (1,5 – 3 NM): 36 RPM (± 2)

Short Range (0,125 – 1,5 NM): 48 RPM (± 2)

Strahlbreite: horizontal 5 ° / vertikal 25 °

Sidelobe-Dämpfung:

± 20 ° um Hauptkeule: < – 18 dB

außerhalb ± 20 °: < – 23 dB

Polarisation: Horizontal

Windresistenz: bis 100 kn (51,5 m/s)

Transceiver-Modul (im Radome)

Frequenz: 9 410 ± 30 MHz (X-Band)

Peak-Ausgangsleistung: 4 kW nominal

Pulslängen/PRF:

0,08 µs / 2 100 Hz (0,125–1,5 NM)

0,3 µs / 1 200 Hz (1,5–3 NM)

0,8 µs / 600 Hz (3–36 NM)

Warm-Up-Time: 1 ½ Minuten

Modulator: FET-Switching

Zwischenfrequenz (IF): 60 MHz

Tuning: Automatisch oder manuell

Empfängervorstufe: MIC (Microwave IC)

Bandbreite: 25 MHz (0,08/0,3 µs), 3 MHz (0,8 µs)

Duplexer: Zirkulator mit Diode Limiter

Umgebung & Stromversorgung

Betriebstemperatur (Antenne): –25 … +70 °C

Luftfeuchte: ≤ 93 % bei 40 °C

Spannungsversorgung: 10,5 – 40 V DC (integriertes Netzteil)

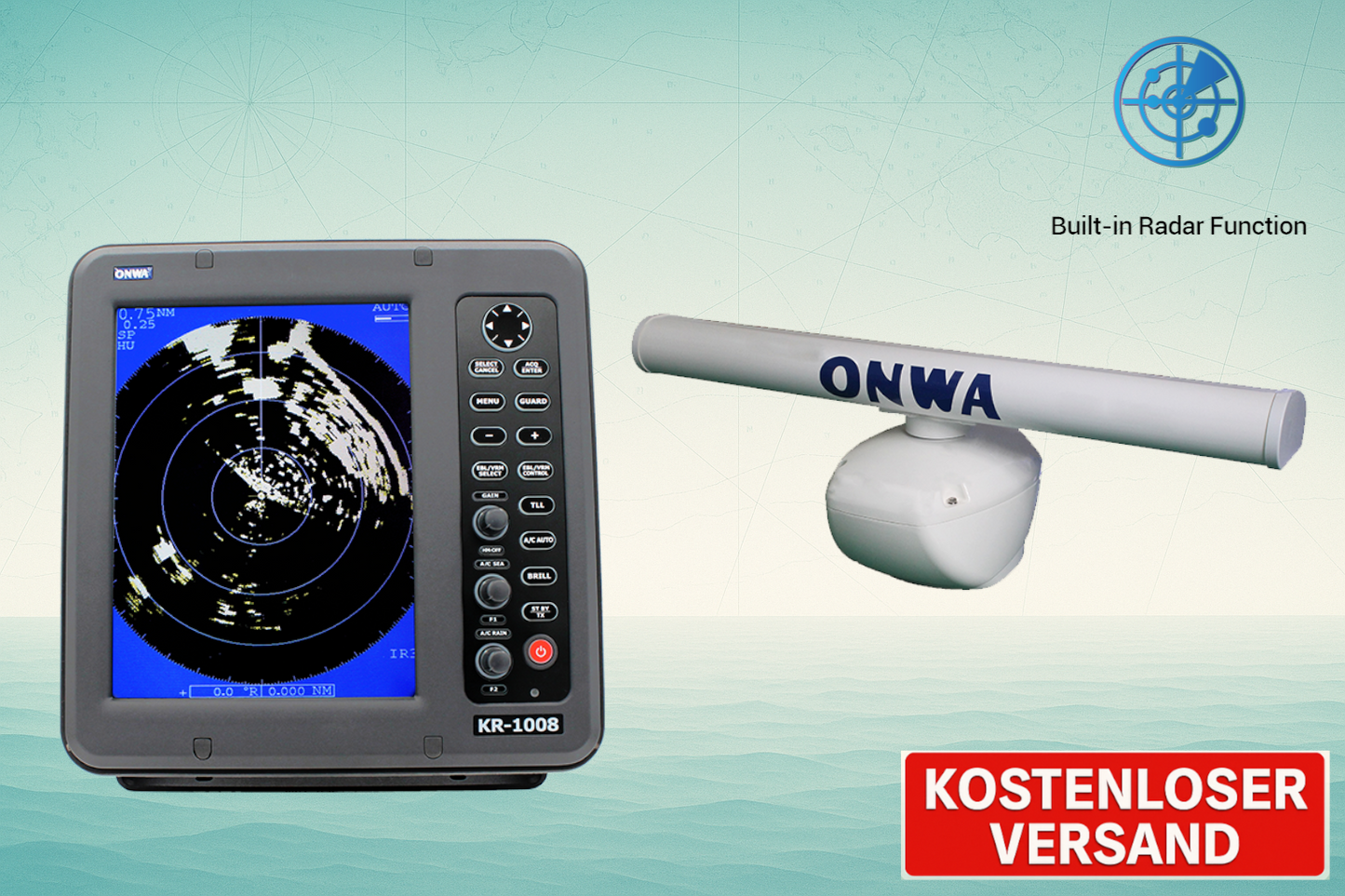

Antennen-Einheit:  Open Array Antenne

Antenne & Mechanik

Typ: Slotted Waveguide Array (offenes Array)

Radiator-Länge: 120 cm

Rotationsgeschwindigkeit: 24 RPM (±2 %)

Windbeständigkeit: bis 100 kn (≈ 51,5 m/s relative Windgeschwindigkeit)

Strahlcharakteristik

Horizontale Strahlbreite: ca. 1,9°

Vertikale Strahlbreite: ca. 22°

Spannungsversorgung: Externes Netzteil

Weitere Details

Geeignet für: Hochsee- und Küstenfahrt, ARPA-zertifiziert
